廣州南沙2020NJY-18地塊

一、項目簡介

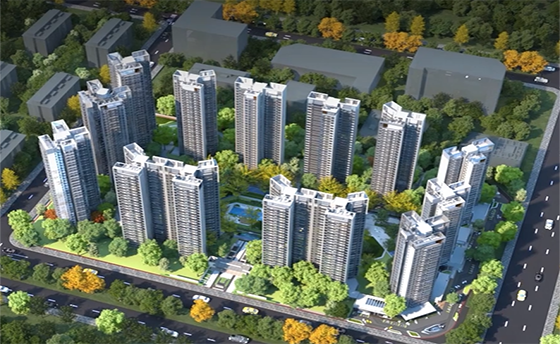

    本項目位于廣州市南沙區南沙街科院路北側、連鳧路東側、海港大道西側，北臨環市大道及地鐵4號線。本項目共有十四棟住宅樓、一棟垃圾站及一棟入口門樓，用地面積為66333平方米，可建設用地面積為59699平方米，綠地用地面積為6634平方米，總建筑面積302877平方米，計容總面積202977平方米，其中住宅200567平方米，公建配套1410平方米，配套商業1000平方米，不計容建筑總面積99900平方米，其中地下室86000平方米。

二、應用點

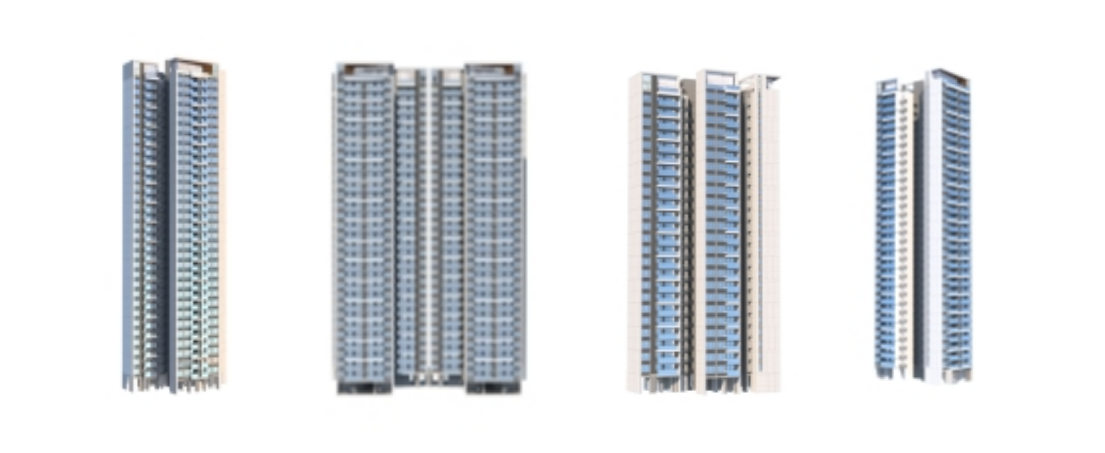

    1、BIM模型搭建

    在接到甲方下達的正式圖紙后組織全專業建模，為后續實施階段中各專業內、專業間碰撞、場布優化、施工布署、工序模擬、三維交底、結構優化等提供模型基礎。

    2、三維場景布置

    本項目利用BIM軟件，建立不同施工階段的施工現場模型，對場布不完善部位提出深化意見。在已建立的現場環境中，放置相關堆放場及施工設備，通過Fuzor或Lumion軟件進行施工模擬、對比優化，從而選定設備型號及布置位置，從而確定現場平面布置方案。

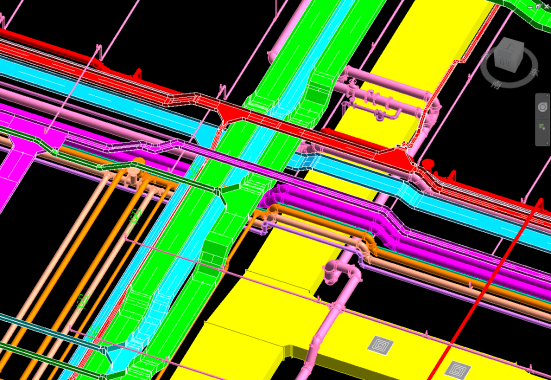

    3、管綜優化

本項目將施工的建筑和機電設備管線進行三維建模，并采用BIM技術中的可視化模型及碰撞檢測功能，對現有信息模型進行碰撞檢查，可直觀的發現綜合管線中的問題，及時調整，從而減少了施工中不必要的返工，達到高標準施工的要求。

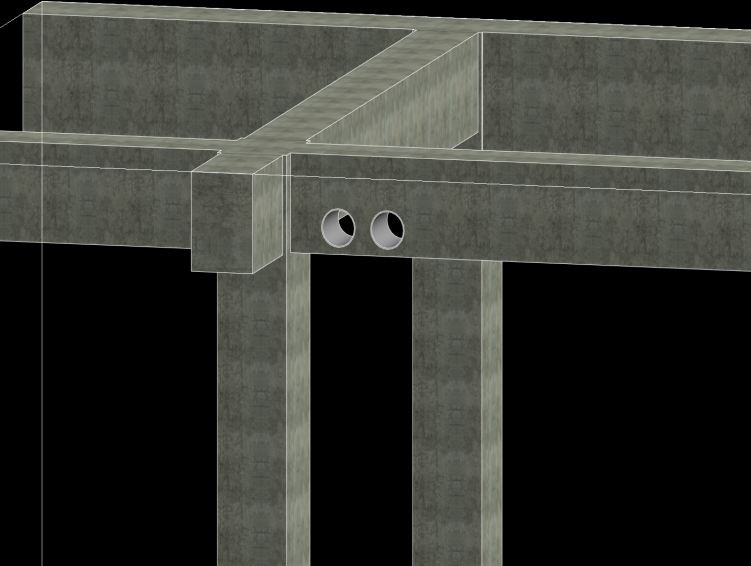

    4、預留套管出圖

本項目采用Revit建模，提前對結構框架做開洞處理，并導出相應的預留洞圖紙，用BIM模型對洞口預留預埋位置進行排布優化、施工交底和現場檢查，保證洞口預留預埋準確性，減少施工誤差，保證預留套管的使用率在99%以上，避免二次開洞對結構構件的損害。

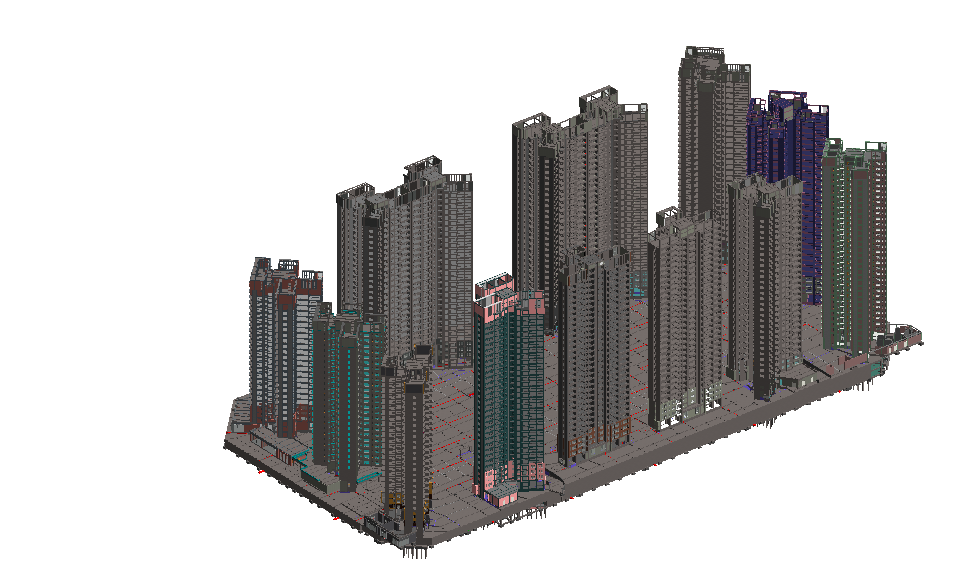

三、模型展示
