港珠澳大橋沉管隧道

一、項目簡介

    港珠澳大橋總長55公里，大橋主體工程長約29.6公里，包含22.9公里橋梁、6.7公里海底隧道，以及連接隧道和橋梁的東西人工島。在建的海底沉管隧道總長5664米，有33節沉管對接而成，其中包括28節直線段沉管和5節曲線段沉管。

二、應用點

    1、BIM模型搭建

    海底沉管隧道由33節沉管對接而成，包括28節直線段沉管和5節曲線段沉管。本項目根據圖紙分別建立了沉管段BIM模型、合攏段BIM模型及拼裝后的整體模型，為后續的施工布署等工作提供堅實基礎。

    2、施工模擬

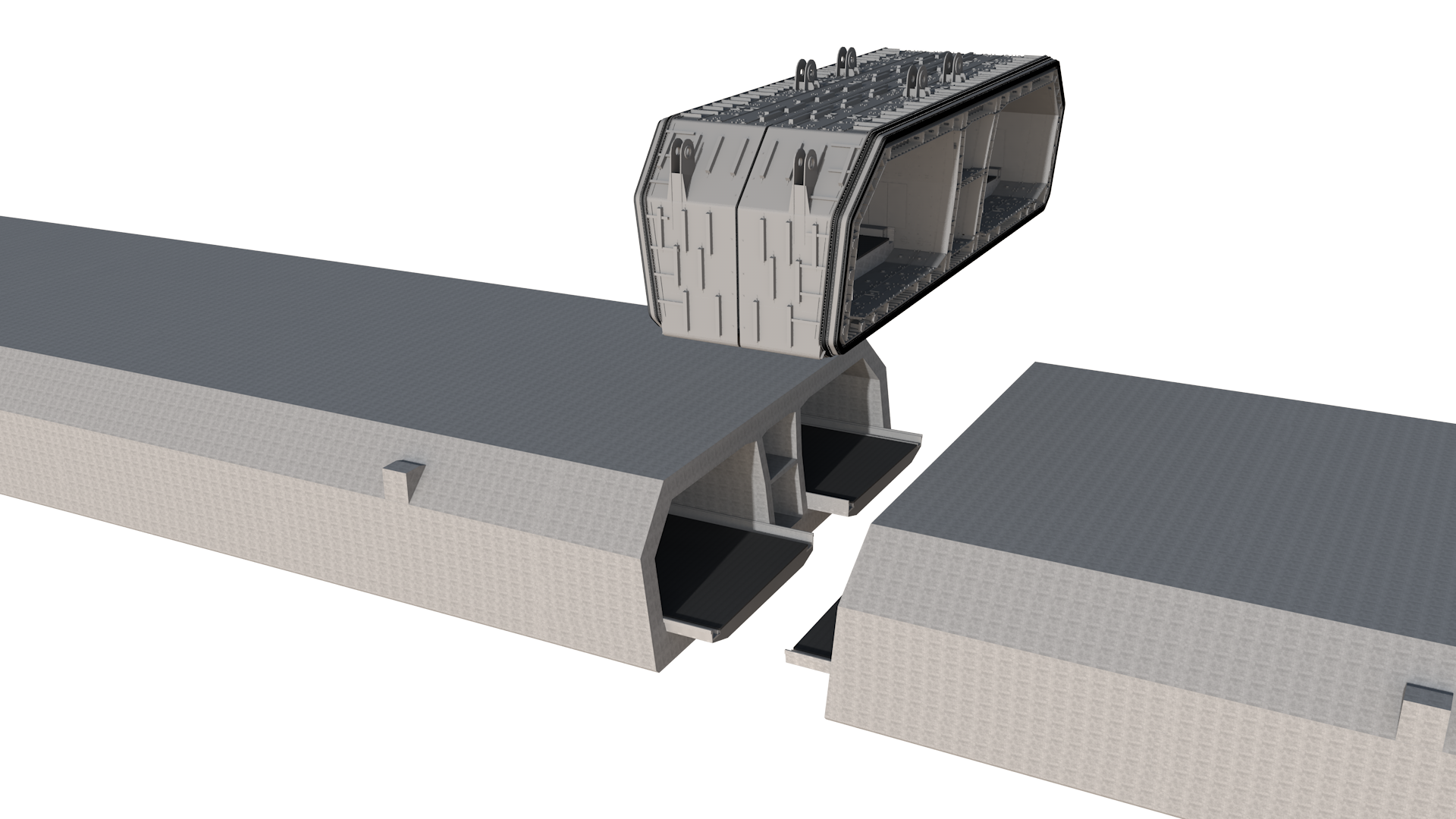

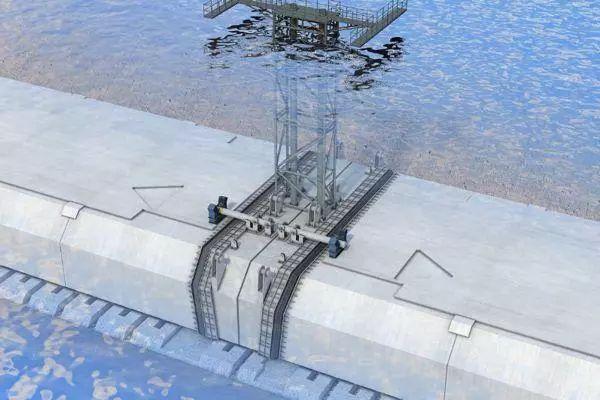

    本項目的兩個沉管段之間由一個長為12米的鋼混結構組合連接，節段構造復雜、對接精度要求高、施工難度大，為確保接口順利對接，本項目制作了對接動畫，對接口對接的施工過程進行模擬。

    3、碰撞檢測

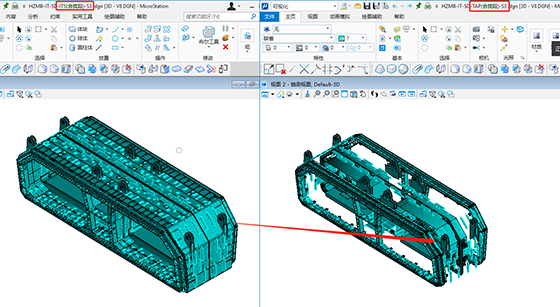

    本項目的合攏段涉及沉管之間對接精度及隧道防水問題，為項目的重點。建模過程中發現合攏段ITS模型和RAP、TAP有重復等問題，在第一時間進行了溝通修改，避免了后期返工，節約了施工時間。

    4、BIM運維平臺

    該項目的BIM系統咨詢與開發服務涵蓋了大型交通基礎設施建設項目設計、施工及運維管理階段的BIM應用，是一項復雜的系統工程。為滿足數字化運維以及機電設備維護智能化管理的需要，對模型信息進行了擴充開發和系統添加。
