深大城際民治北站

一、項目簡介

    民治北站位于布龍路與民治大道交匯處，呈東西向分布，車站全長517米，標準開挖寬度33.5米，開挖深度19.4至28.5米，為地下兩層島式車站。標準段為雙柱三跨矩形框架結構，整體采用明挖法+環板逆作法+蓋挖逆做法施工。

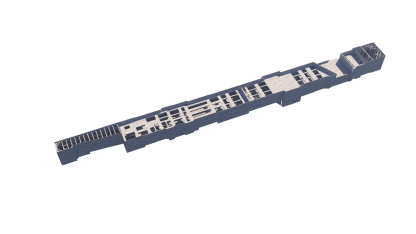

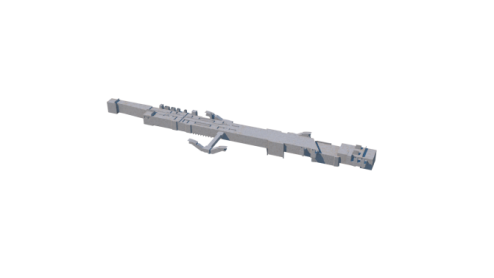

民治北站地下主體結構模型

二、應用點

    1、BIM模型搭建

    施工過程中各階段場地布置、管線遷改、圍護結構、傾斜攝影、地質結構、主體結構、交通疏解、鋼管柱臨時便橋、風險源、綠化遷移等都需要高精度模型為施工提供基礎。同時，創(chuàng )建高精度模型還能提前發現圖紙問題，提高施工質量，縮短工期。

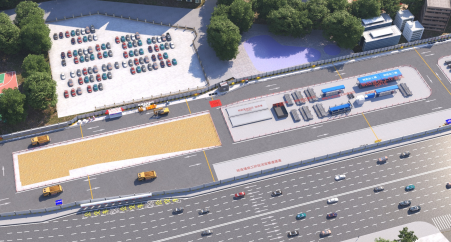

    2、場布模擬

    采用BIM技術的三維屬性，提前模擬布置場地，準確得到各設備之間的位置布局關系，形象地展示駐地臨建對周邊建筑物產生的影響，主要出入通道位置、功能區分布以及BIM模型對臨建的優化和價值效益。

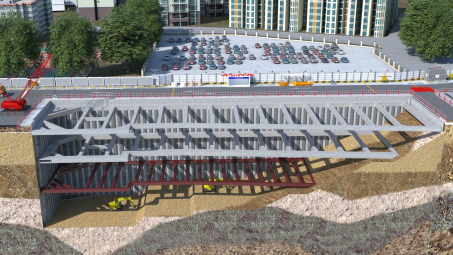

    3、施工工藝模擬

    車站所在位置巖石強度高、開挖難度大，基坑土方開挖遵循“水平分段、豎向分層、先撐后挖、嚴禁超挖”的原則，采用明挖順筑法施工。在施工前對土方開挖進行模擬，直觀的展示出基坑開挖方法及順序，以便指導現場施工。

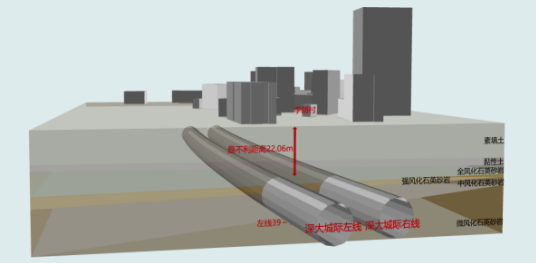

    4、區間風險源BIM管控

    本項目利用BIM技術針對隧道本身和風險源創(chuàng )建BIM模型，實現盾構風險源管控可視化，幫助施工管理人員和現場人員加深對盾構實時風險的了解，同時為現場的盾構施工和項目管理人員決策提供有力的數據支持。
