盾構機始發推演模擬

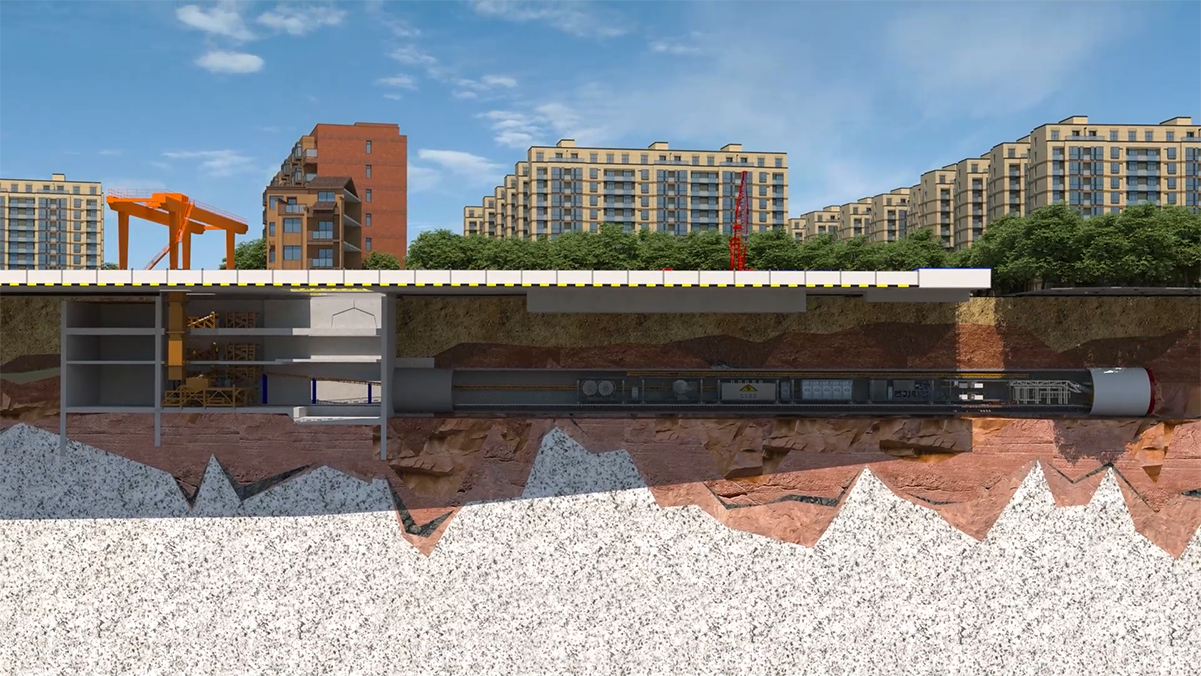

    深圳機場至大亞灣城際鐵路工程1標五工區為1站1區間，分別為民治北站、民治北站至五和站區間，區間采用兩臺復合式土壓平衡盾構機，于民治北站大里程端始發，至五和站小里程接收，左線長度2236.507米，右線長度2015.308米，均為單洞單線，區間穿越地質為全風化花崗巖、土狀強風化花崗巖、塊狀強風化花崗巖、中風化花崗巖以及微風化花崗巖，左線上軟下硬地層占比44%，全斷面硬巖占比30%；右線上軟下硬地層占比45%，全斷面硬巖占比37%。

點擊觀看視頻

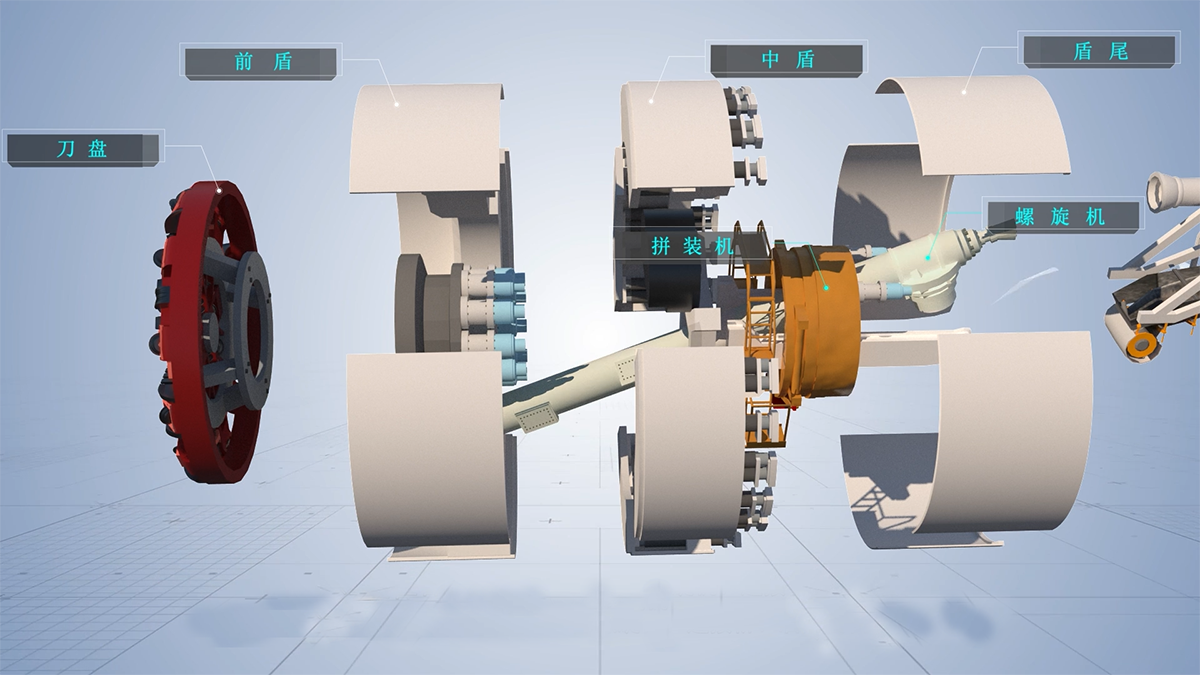

    盾構機開挖直徑91404mm，其中主機長度約為11m，整機長度約117m，主要分為刀盤、前盾（下分快、主驅動、左分塊、右分塊、上分快）、中盾（上下左右四分塊）、盾尾（上下左右四分塊）、拼裝機、螺旋機、連接橋、后配套臺車（7節）。

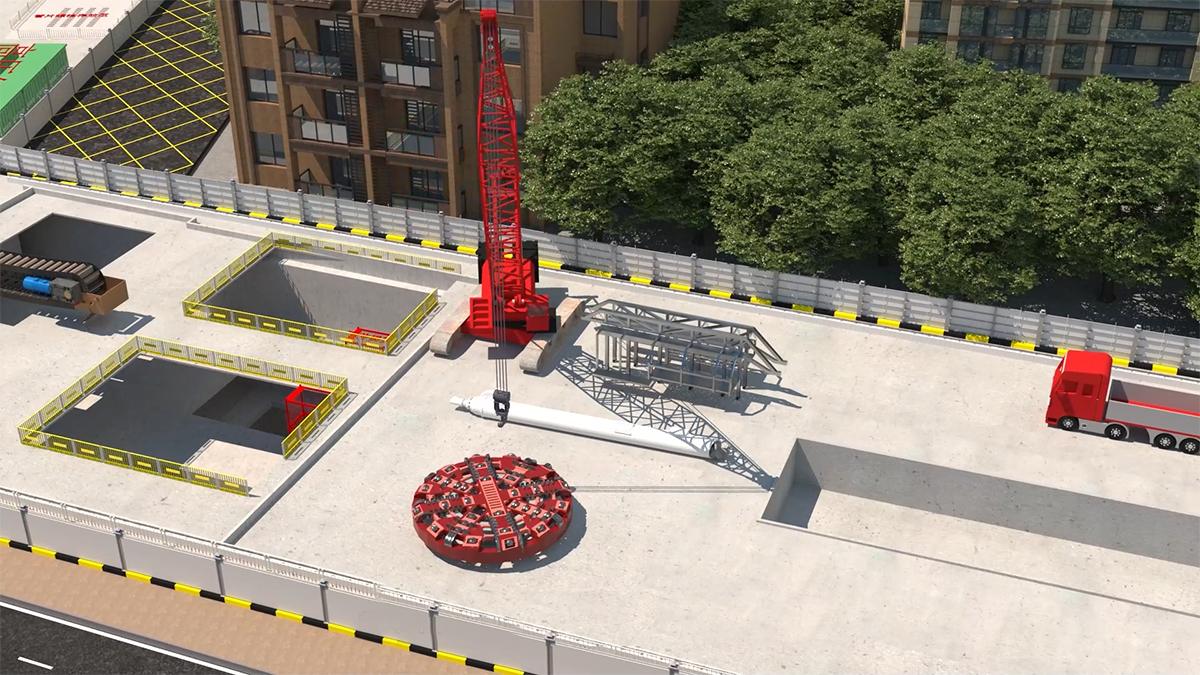

    始發井位于民治北站大里程端，場地寬度約40m，長度約140m，施工面積約5600㎡，始發底板長度為36.64m，盾構機采用分體始發，盾構機吊裝組裝人員20人，場地林建人員30人，皮帶機安裝人員10人，龍門吊安裝人員10人，輔助作業人員30人。臨時臺車、螺旋機進場、刀盤進場地面焊接拼裝，前盾分塊進場、中盾分快進場、盾尾分塊、拼裝機進場，1#龍門吊安裝，兩臺盾構機整體始發后，2#龍門吊安裝、渣土池擴建、砂漿站安裝。

    始發托架下井安裝，反力架底下井安裝、軌線布置、臨時臺車、螺旋機下井，前盾分塊下井組裝、中盾分塊組裝后下井、刀盤下井、盾尾分塊下井、拼裝機安裝、螺旋機安裝、盾尾其余分快安裝、剩余反力架安裝、地面臺車安裝（同步龍門吊進場安裝）、延長管線連接、盾構機組裝調試、負環拼裝、盾構機分體始發，龍門吊垂直運輸管片，掘進120m后負環、始發架及反力架拆除，1#-7#臺車下井，整體掘進。
