鋼管柱施工工藝

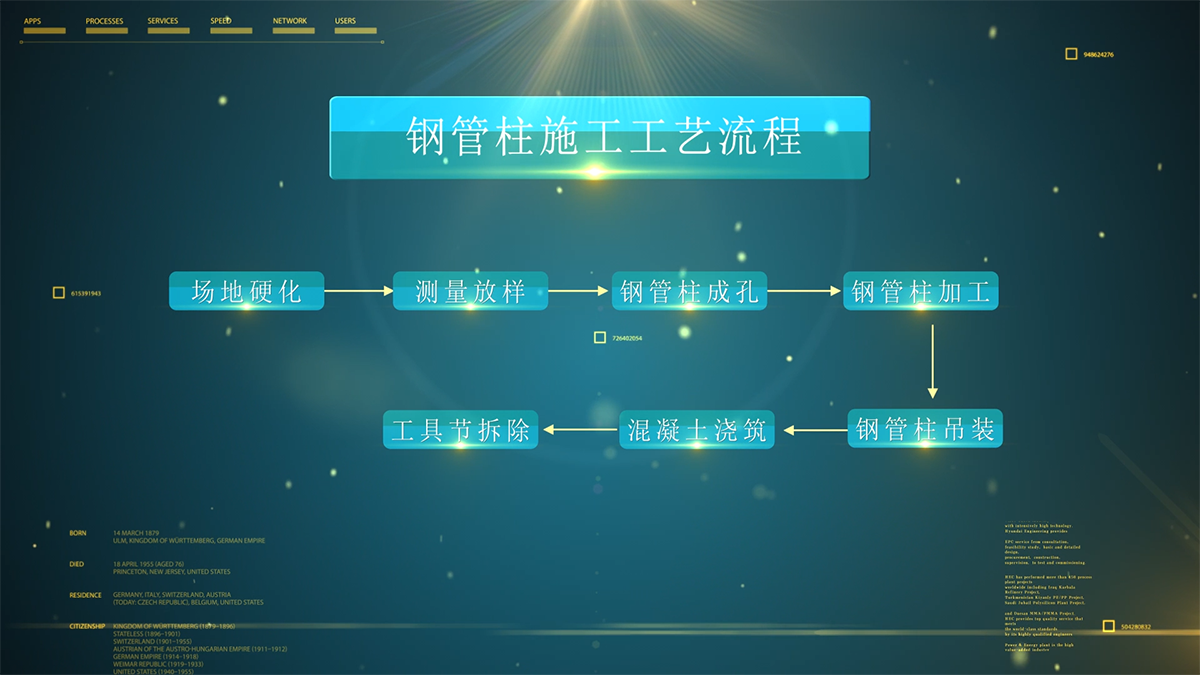

    鋼管柱施工工藝流程為場地硬化、測量放樣、鋼管柱成孔、鋼管柱加工、鋼管柱吊裝、混凝土澆筑、工具節拆除。

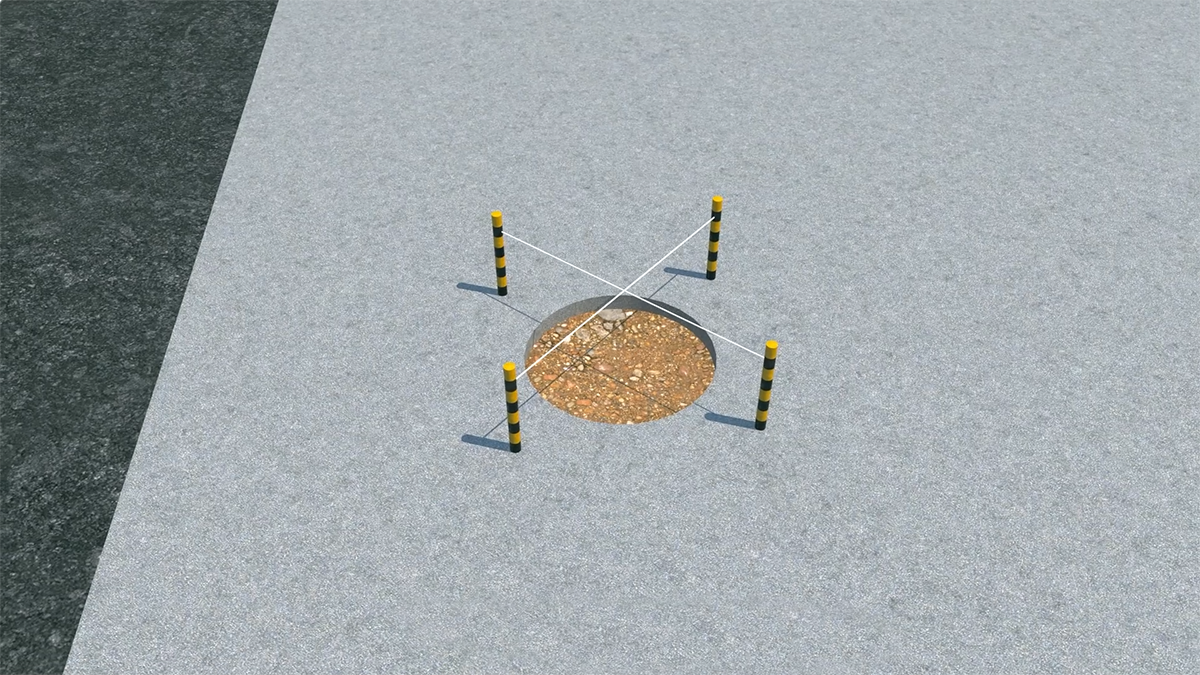

    鋼管柱施工區域場地硬化厚度不小于30cm，強度不低于C30，并綁扎雙層雙向鋼筋，硬化時預留鋼管柱空位。現場測量人員在硬化場地上放樣鋼管柱點位，打好十字護樁，用紅油漆做好標識。根據測量放樣的樁位點，采用全回旋鉆機下方套管，套管直徑比樁徑大20cm，套管壁厚4cm，套管下放過程旋挖機配合抓取口內土方，套管埋設至中風化巖面線，長度約29米，成孔至巖面后先采用1.5米鉆頭施工，在更換成孔直徑鉆頭成孔，循環此流程至設計標高。鋼管柱在加工場集中加工，鋼管柱成都58米，分兩節進行加工，柱體采用原材卷板加工，解封采用全熔透一級焊縫，單節長度3米，相鄰諒解豎向焊接縫位置相互錯開，柱體加工垂直度小于1/1000，加工完成且對焊縫等檢測合格后運輸至現場安裝。

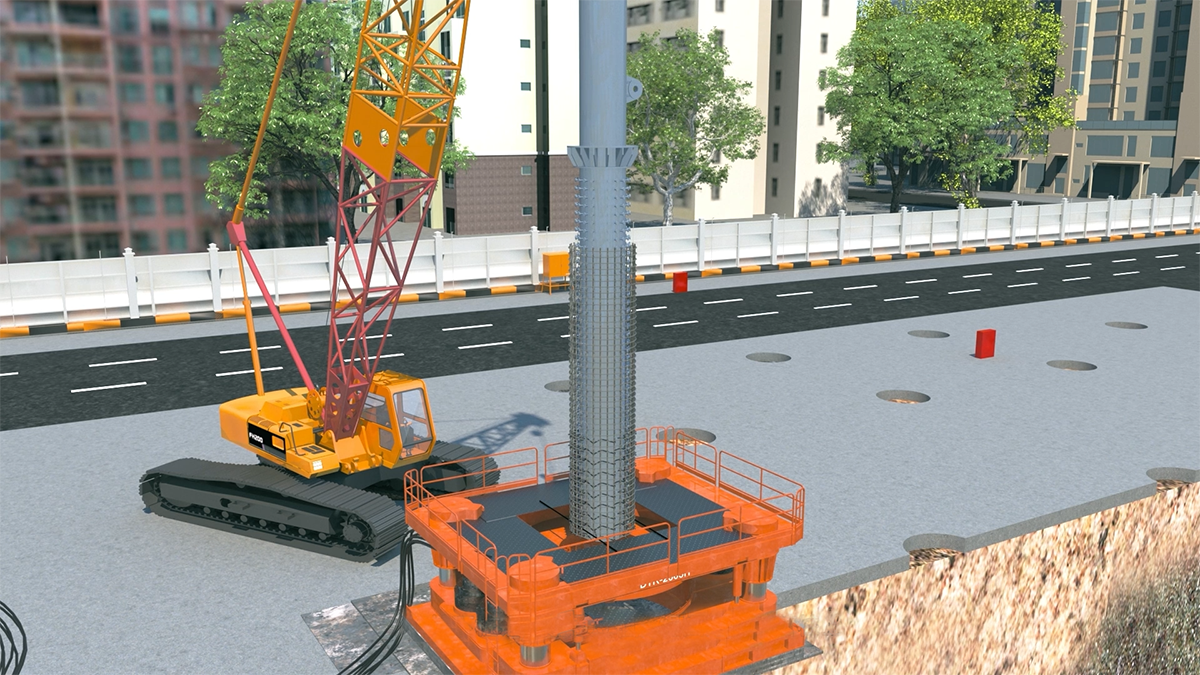

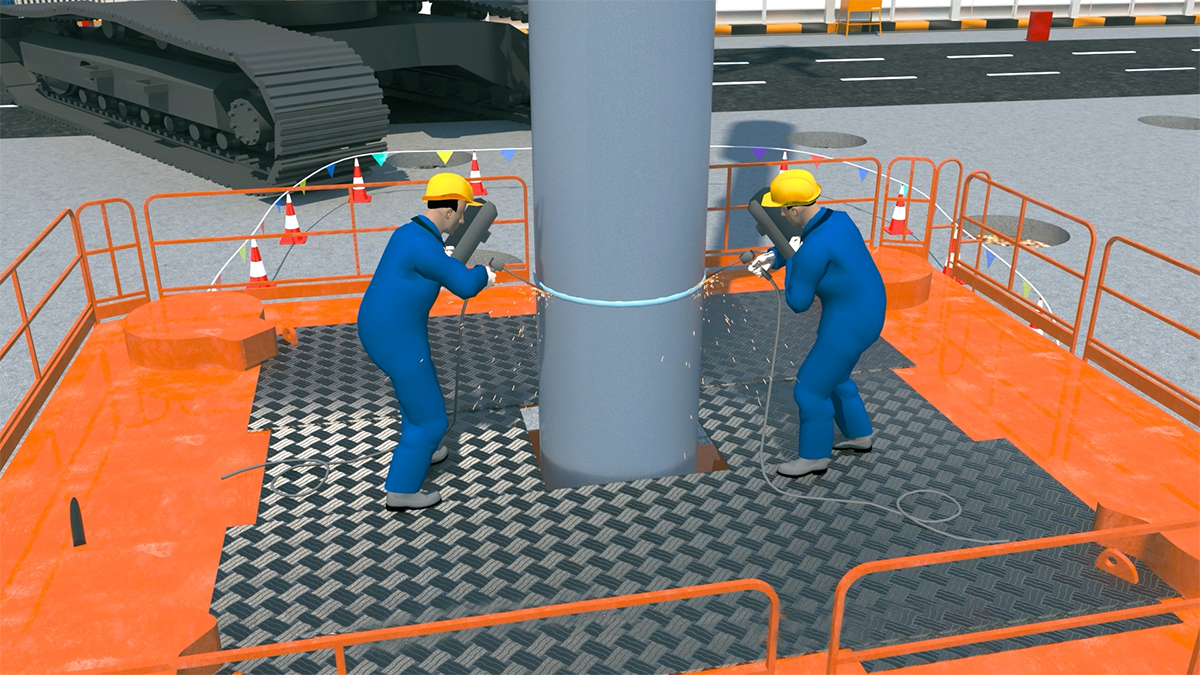

    旋挖鉆進至設計標高后，空轉約10分鐘將孔底沉渣收入鉆斗內，保證空地沉渣小于10cm，完成清孔后開始進行鋼管柱吊裝施工，柱頂標高位于地面下6米，采用直徑2米、長度9米、壁厚4cm的工具節輔助吊裝，鋼管柱與工具節通過螺栓連接牢固，鋼管柱+工具節總長67米，采用分解吊裝，在全回轉平臺上進行接頭焊接，先吊裝住下鋼筋籠并固定在平臺上，再吊裝底節鋼管柱至柱下樁鋼筋籠內，將柱下鋼筋籠通過鋼絲繩固定在鋼管柱上，再下放底節鋼管柱至鋼管柱接頭在平臺上1.5米位置，利用全回轉平臺夾緊鋼管柱，并調節其垂直度不超過1/500，再吊裝頂節鋼管柱置于平臺上與底節鋼管柱進行焊接長施工，焊接完成且焊縫檢測合格后，平臺松開底節，履帶吊吊起整節鋼管柱開始下放，在鋼管柱上套管底標高上2米位置焊接4個槽鋼平臺，防止液壓頂伸裝置，配合頂部平臺調節鋼管柱垂直度。鋼管柱繼續下放至設計標高后，平臺夾緊工具節，配合底部調節裝置調整鋼管柱垂直度，垂直度小于1/500后，方可進行下一道工序。
