碰撞檢測、圖紙優化

    在運用BIM技術構建三維模型的過程中，可對設計圖紙進行二次檢查，以此確保結構中不同專業的構架不會(huì )因為設計原因發生碰撞造成返工。

    碰撞檢查則是利用BIM技術消除變更與返工的一項主要工作。工程中實體相交定義為碰撞，實體間的距離小于設定公差，影響施工或不能滿足特定要求也定義為碰撞，為區別二者，分別命名為硬碰撞和間隙碰撞。

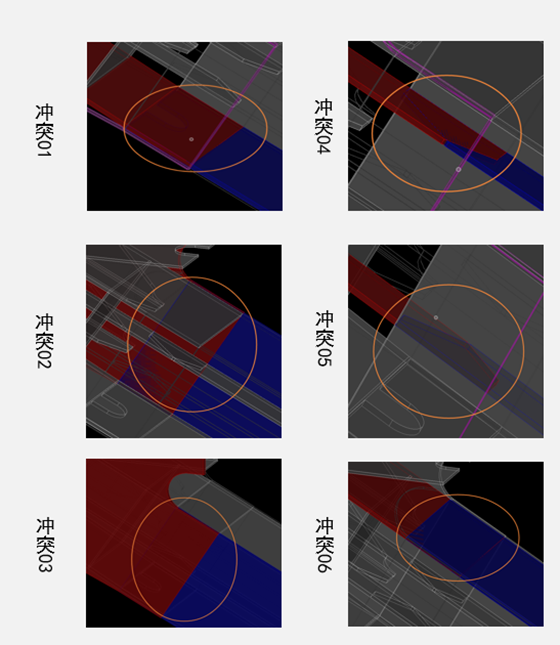

    硬碰撞：實體在空間上存在交集。這種碰撞類型在設計階段極為常見，通常發生在結構梁、空調管道和給水管道三者之間。

    間隙碰撞：實體與實體在空間上并不存在交集，但兩者之間的距離d比設定的公差T小時，即被定義為碰撞。該類型碰撞檢測主要出于安全、施工便利等方面考慮，相同專業間有最小間距要求，不同專業之間也需要設定的最小間距要求，同時還需要檢查管道設備是否遮擋墻上安裝的插座、開關等設備。

    BIM模型將所有專業放在同一模型中，對專業協調的結果進行全面檢驗，專業之間的沖突、高度方向上的碰撞是考量的重點。模型均按真實尺度建模，傳統表達予以省略的部分（如管道保溫層等）均得以展現，從而將一些看上去沒問題，但實際上卻存在的深層次問題暴露出來。

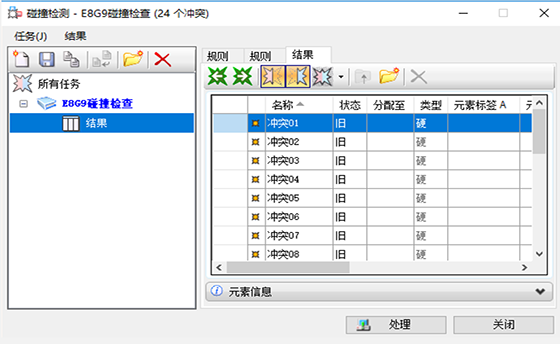

    土建及設備全專業建模并協調優化，全方位的三維模型可在任意位置剖切大樣及軸測圖大樣，觀察并調整該處管線的標高關系。BIM軟件可全面檢測管線之間、管線與土建之間的所有碰撞問題，并反饋給各專業設計人員進行調整，理論上可以消除所有管線碰撞問題。
