隧道BIM基礎建模

發布時間:2018-10-15瀏覽次數:



隧道BIM基礎建模

    在隧道工程施工過程中需要多部門協作,各部門協作的水平直接決定了隧道工程施工的質量及效率。在傳統的施工過程中,由于材料管理部門、技術質量管理部門、圖紙管理部門之間的協調水平偏低,從而導致整個施工過程效率低下,嚴重影響著隧道工程的質量及進度。而B(niǎo)IM技術在隧道工程施工過程中的推廣,極大地改變了這一現狀。通過統一的項目管理平臺,在平臺內進行施工數據的及時調用,使得整個隧道工程施工過程嚴格根據科學數據進行,同時實現了施工數據的有效集成,對于當天采集的施工數據進行分析、比較、歸納,使得隧道工程施工過程中的材料物資管理部門、技術質量管理部門、圖紙管理部門之間協調發展,所以施工過程中BIM技術的使用可以實現不同部門間多方面協同工作,極大地推動了隧道工程施工高效進行。

    1、主要使用軟件包括Bentley、PowerCivil和3ds Max

    隧道建設的特殊性在與隧道與圍巖地質條件聯系緊密,精確的地形、地質模型的創(chuàng )建是模型建立的首要任務。因此在整體參數化隧道模型建模之初,通過確定坐標系統、高程系統,列出隧道起點與終點的高程信息、坐標信息以及地質模型精確結合的高程、坐標控制點實現地質模型的精確建立。

    2、統一環境,明確分工

    利用軟件統一工作環境,保證模型的可讀性,易讀性與實時更新,然后根據設計圖紙對隧道模模型進行細部劃分,進行明確分工,各部分完成精確建模后進行工作匯總。利用BIM技術對工程進行分解,首先將結構及建筑模型完成作為基礎,機電各專業在此基礎上根據現有的施工圖進行建模,從中確定相關管線及主要大型設備位置。在此基礎上,將各個細部關鍵部位添加進來,將空調風管、消防水管、給水管等添加到主體模型中,并得到優化過的模型成果。根據得到的BIM模型,對施工過程當中占用安裝空間資源較大的設備及管線進行優先安排施工,對于影響較小的可相對延后其施工。全流程協同工作。在設計階段采用BIM技術,各個設計專業可以協同設計,可以減少錯漏碰缺等設計缺陷。在施工階段,各個管理崗位、各個工序、工種的協同工作,可以隧道工程的施工效率。


    3、結構模型建立

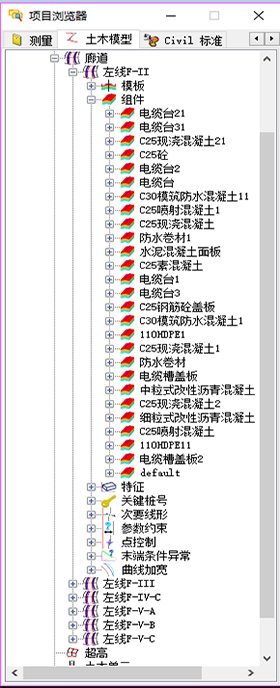

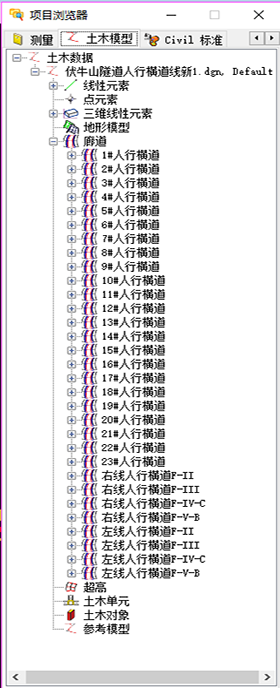

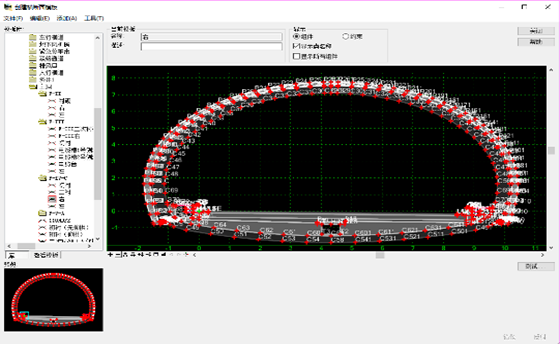

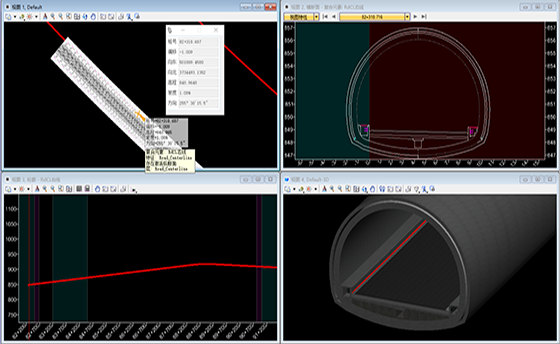

    依據隧道中心線,對隧道主體進行模型建立,及人行橫通道、車行橫通道、斜井、地下風機房進行參數化建模。橫斷面采用全參數化設計,同時生成相應的知乎斷面類型庫文件,并與材料系統關聯。橫斷面與平曲線、縱曲線相互關聯,實現空間線路準確放樣,不同襯砌段精準對接。相比較于其他工程項目,隧道工程的線性特征比較突出。倘若只是針對隧道工程建設一個BIM模型,需要花費很多工作量,其建模難度系數也較高。因此,相關單位可以與地質狀況、地段等方面因素結合起來,對整個隧道工程進行劃分,將其分為多個不同的部分,可以針對各個部分,分別進行BIM模型建構。當各個部分建模工作結束后,根據地理位置、地鐵線路里程參數等各個方面,將BIM模型予以整合,確保整合工作的科學性與合理性。
